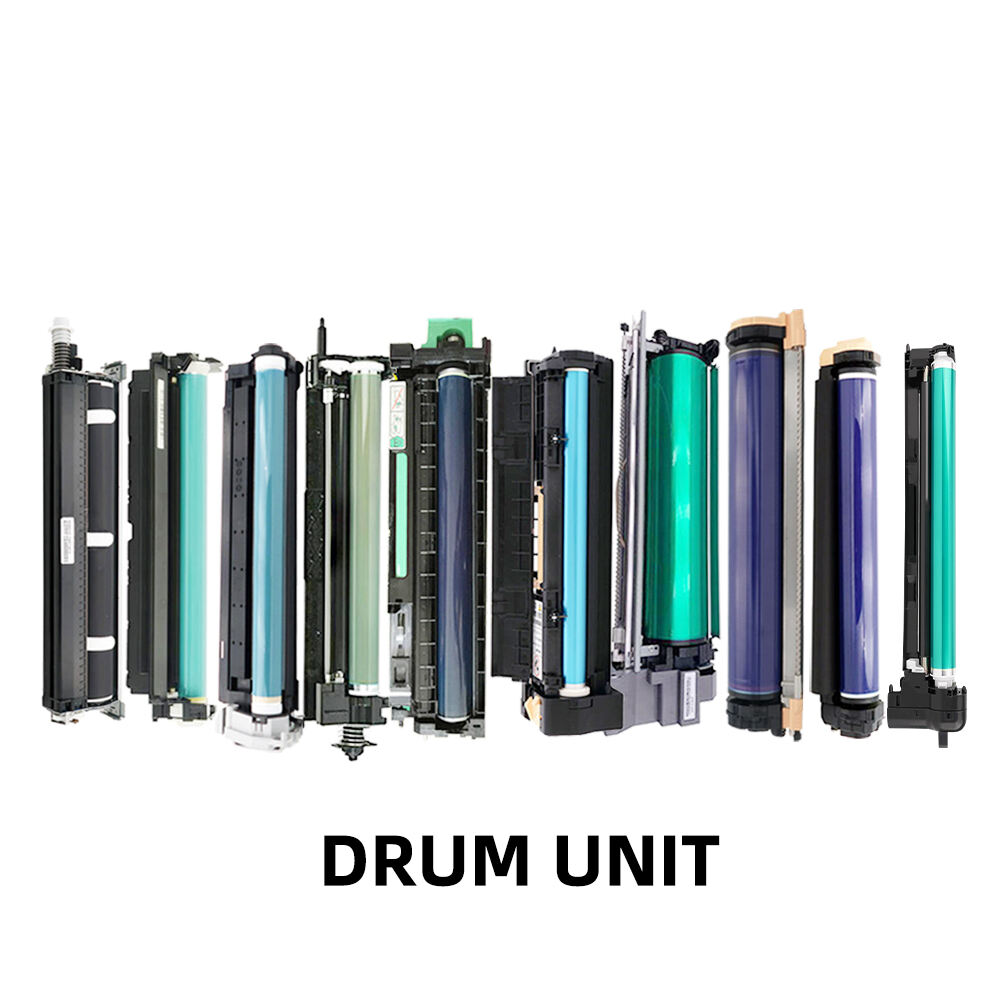

ドラムユニットはレーザープリンターや複写機において印刷プロセスに極めて重要な役割を果たす基本的な構成部品です。これらの円筒状の感光体はトナーを用紙上に転写し、文字や画像を形成することで、高品質な出力を実現するために不可欠です。しかし、他の機械部品と同様に ドラムユニット 印刷品質や全体的な性能に影響を与えるさまざまな問題が発生する可能性があります。一般的なドラムユニットの問題とその解決策を理解しておくことで、企業は大幅な時間と費用を節約でき、一貫した印刷結果を維持することが可能になります。
プロフェッショナルな印刷環境では、生産性と文書品質の基準を維持するためにドラムユニットの機能に大きく依存しています。これらの部品が正常に動作しなくなると、印刷欠陥は軽微な外観上の問題から完全な印刷失敗まで及ぶ可能性があります。ドラムユニットの劣化による初期の警告サインを認識することで、メンテナンス担当チームは問題が高コストな機器停止や顧客からの苦情に発展する前に、積極的に対処できます。
現代のドラムユニットは、数千回にわたり安定した印刷を実現するために、高度な感光体材料と精密なエンジニアリングを採用しています。頑丈な構造でありながらも、周囲の環境条件、使用頻度、メンテナンス方法がその寿命および性能特性に大きな影響を与えます。適切なトラブルシューティング手順と予防措置を実施することで、耐用期間中のドラムユニットの最適な動作を確実にします。
ドラムユニットの機能を理解する
感光体技術とその動作
ドラムユニットは、光にさらされると独特の電気的特性を示す感光体材料を使用しています。これらの材料は、通常、有機感光体またはアモルファスシリコンであり、暗所では静電気を保持することができる一方で、照明下ではその電荷を失います。レーザー光線はドラム表面の特定の領域を選択的に放電させることで、印刷内容に対応する目に見えない静電気像を作り出します。
充電プロセスは、一次帯電ローラーまたはコロナワイヤがドラム表面全体に均一な負電荷を付与することから始まります。その後、レーザースキャン装置がドラム上に精密な光パターンを投影し、トナーが付着しないべき領域の電荷を中和します。この選択的な放電プロセスにより、現像工程におけるトナー配置を導く潜像（ラテン画像）が形成されます。
ドラムユニットの品質性能は、部品の使用期間中にわたって一貫した感光体の感度および電荷保持能力を維持することに依存しています。湿度、温度変動、周囲の光への露出といった環境要因により、これらの特性が徐々に劣化し、印刷品質の欠陥として現れるさまざまなドラムユニットの問題が発生する可能性があります。
トナーおよび転写システムとの統合
ドラムユニットは、トナーカートリッジおよび転写機構と密接に連携して動作し、印刷出力を生成します。正の電荷を帯びたトナー粒子は、レーザーによって感光体の電荷が放電されていない、ドラム表面の負に帯電した領域に引き寄せられます。この静電気的引力により、画像パターンに応じた正確なトナー配置が保証されます。
転写プロセスでは、トナー像をドラム表面から用紙基材に、転写ローラーまたは転写ベルトシステムを使用して移動させます。完全なトナー転写を達成し、にじみや不完全な被覆を防ぐためには、これらの部品間の適切なタイミング、圧力、および電気的帯電状態が極めて重要です。この微妙なバランスが乱れると、さまざまな印刷品質の問題が発生する可能性があります。
画像の転写後、次の印刷サイクルに備えてドラム表面を完全に清掃する必要があります。クリーニングブレード、廃トナーコレクションシステム、および消電ランプが協働して、残留トナー粒子を取り除き、残存する静電気を中和します。不十分な清掃は、ゴースト現象や次回以降の印刷作業におけるドラムの早期摩耗を引き起こす可能性があります。
印刷品質の欠陥と根本原因
ストリーキングおよびバンディングパターン
紙送り方向に平行に走る垂直の筋状の跡は、表面の汚染や物理的な損傷に関連するドラムユニットの問題を示していることがよくあります。これらの欠陥は、クリーニングが不十分なこと、クリーニングブレードの摩耗、または異物がクリーニング機構を妨害することにより、トナー粒子がドラム表面に付着することで生じます。クリーニング部品の定期的な点検を行うことで、印刷品質に影響が出る前に潜在的な問題を特定できます。
印刷されたページ全体で一定間隔で繰り返される水平の帯状パターンは、通常ドラム表面の特定の円周位置に対応しています。このような繰り返し現れる欠陥は、ドラムの局所的な損傷、不均一な摩耗、またはドラムの円周に沿った電荷分布の不均一性を示している可能性があります。帯の間隔を測定することで、技術者は問題を引き起こしている特定のドラム部品を特定するのに役立てることができます。
帯状のパターンにおける色の変化は、根本的な原因に関する追加の診断情報を提供します。薄い帯は、トナーが十分に塗布されていない領域を示すことが多く、濃い帯はトナーの過剰な引き寄せや転写効率の低下を示唆しています。湿度の変化などの環境要因は、トナーの流動特性や静電気的帯電安定性に影響を与え、これらの症状を悪化させることがあります。
ゴースティングと画像残留
ゴースティングとは、前の印刷作業の淡い画像がその後のページに現れる現象で、ドラムの放電またはクリーニングが不完全であることを示しています。この現象は、放電ランプの摩耗、クリーニングブレードの接触不良、または印刷サイクル間の完全な電荷中和を妨げる感光体の疲労によって生じることが多いです。クリーニングブレードの圧力を調整したり、放電部品を交換したりすることで、軽微なゴースティング問題は解決されることが多いです。
画像保持問題は、複数の印刷サイクルにわたり徐々に薄れていく持続的な影やゴースト画像として現れます。これらの症状は、ドラム表面の特定の領域が以前の露光からの静電気的記憶を保持していることを示す、感光体の劣化によるものです。高コントラストの画像、塗りつぶしパターン、印刷ジョブ間の長時間のアイドル状態は、画像保持の深刻度を高める要因となります。
温度および湿度の変動は、感光体の電気的特性やトナーの流動特性に影響を与えるため、ゴースト現象の発生傾向に大きく関与します。印刷室内の環境条件を安定させることで、こうした問題を最小限に抑えるとともに、ドラムユニットの寿命を延ばすことができます。定期的なキャリブレーションとドラムリフレッシュ手順により、感光体の特性をリセットし、保持効果を低減することも可能です。
機械的故障と摩耗パターン
ベアリングおよびシャフトの問題
ドラムユニットの機械的故障は、軸受の摩耗、シャフトの取り合い不良、または回転の滑らかさと精度に影響を与えるギアトレインの問題が原因で発生することが多いです。これらの機械的問題は通常、数千回の印刷サイクルを経るにつれて徐々に進行し、異常な騒音や振動、不規則な回転パターンとして現れ、それに応じた印刷欠陥を引き起こします。定期的な保守点検による早期発見により、重大な故障を防ぐことができます。
軸受の潤滑油劣化は摩耗速度を加速させ、負荷条件下でシャフトの固着や不安定な回転を引き起こす可能性があります。紙粉、トナー粒子、大気中の湿気などの環境汚染物質が軸受シールを損傷し、潤滑剤を汚染することで早期故障につながります。適切な環境管理と定期的な清掃手順を実施することで、機械部品の健全性を維持できます。
シャフトのアライメント不良により、クリーニングブレードや転写部品にわたって不均一な圧力分布が生じ、印刷品質のばらつきや摩耗の早期進行を引き起こします。アライメントのずれは、不適切な取り付け、取扱い中の衝撃による損傷、または時間の経過とともに支持部品が徐々に変位することによって発生する可能性があります。こうしたドラムユニットの機械的問題を防ぐには、精密なアライメントツールと適切な取り付け手順が不可欠です。
表面コーティングの劣化
感光体の表面コーティングは、繰り返しの充放電サイクル、クリーニング部品との機械的接触、およびトナー組成物との化学的相互作用によって徐々に劣化していきます。この劣化は通常、電荷保持能力の低下、放電特性の変化、または印刷品質の一貫性に影響を与える環境要因への感受性の増加として現れます。
清掃ブレードによる研磨摩耗は、トナー粒子を捕捉し、ストリーク模様を生じさせる微細な表面粗さを引き起こします。摩耗速度は、清掃ブレードの材質、接触圧力、トナーの研磨性、および運転環境条件に依存します。視覚検査と印刷品質評価を通じて表面状態を監視することで、最適な交換時期を判断できます。
感光体材料の化学的劣化は、酸化、オゾン暴露、トナー添加剤または洗浄溶剤との相互作用によって発生します。これらの化学変化は感光体表面の電気的特性を変化させ、電荷保持の問題、感度のばらつき、早期老化現象を引き起こします。適切な保管条件および取り扱い手順により、化学的劣化速度を最小限に抑えることができます。
環境影響因子
温度と湿度の影響
温度の変動は、感光体の電気的特性、トナーの流動特性、および機械部品の寸法に影響を与え、ドラムユニットの性能に大きな影響を及ぼします。高温環境では、感光体の劣化が促進され、ドラム表面へのトナー付着が増加し、部品のアライメントやクリアランスに影響を与える熱膨張が発生する可能性があります。製造元の仕様内で安定した運転温度を維持することで、ドラムユニットの寿命を最適化できます。
湿度レベルは静電気の挙動およびトナー粒子の凝集性に直接影響を与え、印刷品質とドラムユニットの摩耗パターンの両方に影響します。低湿度環境では静電気が過剰に蓄積され、トナーの転写不良やクリーニングブレードの摩耗増加を引き起こすことがあります。一方で、高湿度環境では帯電保持能力が低下し、トナーの塊（クラミング）が生じて、現像およびクリーニングプロセスの正常な動作を妨げることがあります。
急激な環境変化により熱応力サイクルが生じ、材料の疲労や部品の劣化を促進する可能性があります。異なる環境条件間で機器を移動する際に段階的な適応手順を実施することで、熱衝撃の影響を最小限に抑えることができます。環境監視システムを導入することで、ドラムユニットの使用期間中、最適な運転条件を維持するための予防的な調整が可能になります。
汚染および異物混入
紙粉、トナーのこぼれ、大気中の汚染物質がドラム表面に蓄積し、静電気荷電の分布やトナー現像プロセスを妨害する場合があります。これらの汚染物質は局所的な電荷変動を引き起こし、汚れ、線状の跡、または密度のむらなど、印刷品質の欠陥として現れます。定期的な清掃手順と適切な環境フィルター処理により、汚染の蓄積を最小限に抑えることができます。
摩耗した用紙搬送部品、破損したトナーカートリッジ、または外部からの異物がドラム表面やクリーニング機構に物理的な損傷を与える可能性があります。微細な粒子であっても傷やへこみを生じさせ、残りのドラム寿命を通じて恒久的な欠陥の原因となることがあります。適切な取り扱い手順と定期点検プロトコルを実施することで、損傷が発生する前に異物を特定し除去できます。
清掃溶剤、潤滑油、または大気中の汚染物質による化学的汚染は、感光体表面の性質を変化させ、電荷受け入れ特性に影響を与える可能性があります。こうした化学的変化は、通常の清掃手順では元に戻せない永続的な変化を引き起こすことがよくあります。承認された清掃材のみを使用し、作業環境を清潔に保つことで、化学的汚染の問題を防止できます。
診断手順およびテスト方法
視覚検査技術
ドラムユニット部品の体系的な視覚検査により、摩耗パターン、損傷、汚染問題に関する貴重な診断情報が得られます。適切な照明条件および拡大ツールを使用することで、通常の運転条件下では明らかにならない表面の傷、コーティングの不具合、クリーニングブレードの摩耗、および異物の蓄積を技術者が特定できます。標準化された検査手順を確立することで、異なるメンテナンス担当者間でも一貫した評価基準を維持できます。
ドラムユニットの状態を写真で記録することで、劣化の経年変化を追跡し、最適な交換時期を予測するための履歴データが作成されます。一定の照明と位置で取得するデジタル画像により、点検間隔ごとの詳細な比較が可能となり、複雑な問題のトラブルシューティング時に技術サポート担当者との連携も容易になります。これらの記録は保証請求や装置のライフサイクル管理の意思決定を支援する役割も果たします。
表面汚染の評価には、直接照明では見えない微細な付着物や汚れを明らかにするため、さまざまな照明角度からの注意深い検査が必要です。UVライトなどの専用検査ツールを使用することで、通常の照明条件下では見えない特定の種類の汚染やコーティングの不均一性を検出できます。保守担当者に適切な検査技術を訓練することで、診断の正確性と問題特定のスピードが向上します。
印刷品質分析
テストパターンの印刷により、各種動作条件および画像タイプにわたるドラムユニットの性能を体系的に評価できます。塗りつぶし、細線、ハーフトーングラデーション、テキストサンプルなどの標準テストパターンは、ドラムの機能の異なる側面を明らかにし、特定の性能問題を特定するのに役立ちます。定期的なテスト印刷により、生産出力品質に影響が出る前の劣化傾向を早期に検知できます。
較正された機器を用いた密度測定は、印刷品質の一貫性を定量的に評価し、目視検査だけでは明らかにならない微細な変動を検出することができる。これらの測定により、ベースラインの性能パラメータを確立し、時間の経過とともに生じる徐々なる変化を追跡することが可能になる。自動測定システムを活用すれば、複数の印刷品質パラメータを同時に効率的に監視できる。
カラーのレジストレーションおよびアライメントテストは、ドラムの位置精度に影響を与えるシャフトのふらつき、ベアリングの摩耗、またはギアトレインの問題などの機械的トラブルを明らかにする。これらのテストにより、同様の症状を引き起こす可能性のある他のシステム構成要素と、ドラムユニットの機械的問題との区別が可能になる。高精度の測定機器と標準化されたテスト手順を用いることで、信頼性の高い診断結果が得られる。
予防保全戦略
清掃およびメンテナンス手順
ドラムユニットの外側の表面を定期的に清掃することで、正常な動作や冷却用の空気流れを妨げる可能性のあるほこりやごみの蓄積を除去できます。適切な清掃材および手法を使用することで、感光体周辺の敏感な部品を損傷することなく、ドラムアセンブリ周囲の最適な環境条件を維持できます。稼働量や環境条件に基づいて定期的な清掃スケジュールを設定することで、一貫した性能を維持できます。
内部の清掃作業では、感光体表面の保護と損傷や汚染を防ぐための適切な取り扱い方法に細心の注意を払う必要があります。感光体用途向けに設計された専用の清掃材を使用することで、表面特性や電気的特性に影響を与えることなく、効果的に汚染物質を除去できます。保守担当者に対して適切な清掃手順を教育することで、日常のメンテナンス作業中に誤って損傷を与えることを防止できます。
クリーニングブレードのメンテナンスには、摩耗の定期点検、適切な接触圧力の調整、および摩耗目安が著しい劣化を示した場合の交換が含まれます。クリーニングブレードの最適な性能を維持することで、ドラム表面へのトナーの付着を防ぎ、ドラムユニット全体の使用寿命を延ばすことができます。クリーニングブレードの交換時期を記録することで、特定の使用環境に応じた最適なメンテナンススケジュールを確立できます。
保存および取扱いに関するガイドライン
適切な保管条件を守ることで、使用されていない期間や設置待ちの間にドラムユニットを環境による損傷から保護できます。温度および湿度の管理、光からの保護、汚染防止策により、感光体の特性と機械部品の完全性を保持できます。製造元の保管に関する推奨事項に従うことで、ドラムユニットを最終的に設置・運転する際に最大の使用寿命を確保できます。
ドラムユニットの取り付けおよび取り外しの取り扱い手順には、物理的損傷を防ぎ、清潔基準を維持するための特定の技術が必要です。適切なリフティングツールを使用し、保護用手袋を着用し、規定された取り付け手順に従うことで、表面の傷や汚染、機械的ストレスといった一般的な損傷原因を防止できます。取り付け作業担当者に適切な手順をトレーニングすることで、ドラムユニットの早期故障リスクを低減できます。
ドラムユニットを異なる場所間で移動したり、サービスのために返送したりする際には、包装および輸送に関する配慮が重要になります。適切な保護包装、向きの管理、衝撃保護により、輸送中の損傷を防ぎ、ドラムユニットが最適な状態で到着することを確実にします。出荷ガイドラインに従うことで、保証対応が維持され、不要な交換コストを回避できます。
共通 の 問題 の 解決
ステップバイステップの問題解決
体系的なトラブルシューティング手法を用いることで、ドラムユニットの問題の根本原因を特定し、不要な部品交換につながる誤診を防ぐことができます。最も一般的で容易に修正可能な問題から着手することで、技術者は効率的に問題を解決しつつ、装置の停止時間やメンテナンスコストを最小限に抑えることができます。標準化されたトラブルシューティング手順を確立することで、異なるメンテナンス担当者間でも一貫性のある診断手法を確保できます。
温度、湿度、汚染などの環境要因は、部品の故障と似た症状を引き起こす可能性があるため、トラブルシューティングの初期段階で環境評価を完了するべきです。環境問題を修正することで、部品交換を行わずに一見したドラムユニットの問題を解決できる場合が多くあります。トラブルシューティング中に環境条件を監視することで、最適な運転条件下でも問題が継続するかどうかを確認できます。
構成部品の分離テストでは、ドラムユニットの個々の要素を体系的に点検し、特定の故障原因を特定します。この体系的なアプローチにより、正常に機能している部品を交換するのを防ぎながら、実際に問題を引き起こしている箇所を適切に処置できます。適切なテスト機器を使用し、メーカーの診断手順に従うことで、トラブルシューティングの精度と効率が向上します。
交換と修理の判断基準
修理費用と交換費用を比較する経済分析は、ドラムユニットの問題に対して最も費用対効果の高い解決策を決定するのに役立ちます。残存耐用年数や修理の複雑さ、 部品 部品の入手可能性、ダウンタイムの要件などが、この意思決定プロセスに影響を与えます。修理か交換かの判断について明確な基準を設けることで、一貫性があり経済的に合理的なメンテナンス作業を実現できます。
性能劣化の評価には、修理されたドラムユニットが残りの使用期間中に必要な印刷品質基準を満たせるかどうかを評価することが含まれます。損傷や摩耗の中には効果的に修理できず、修正を試みても問題が継続するものもあります。さまざまな修理技術の限界を理解することで、交換が必要な部品に対して無駄な修理を試みるのを避けることができます。
保証に関する考慮事項は、メーカー保証の対象となっている新しいドラムユニットにおいて、修理か交換かの判断に影響を与える可能性があります。保証条件や承認された修理手順を理解しておくことで、保証による保護を最大限に活用し、将来的な請求に備えて適切な記録を維持できます。製造元のテクニカルサポートに相談することで、特定の問題タイプに対する保証範囲を明確にすることができます。
よくある質問
ドラムユニットの問題を示す最も一般的な兆候は何ですか
ドラムユニットの問題で最も一般的な症状には、垂直方向のストライピング、繰り返し現れる水平方向の帯状のムラ、以前の画像のゴースト像、印刷濃度の薄さや不均一、および運転中の異常な騒音が含まれます。印刷品質の欠陥は通常、ドラムの外周寸法に基づいて繰り返される一定のパターンとして現れます。視覚的な点検により、表面の傷、汚染、またはクリーニングブレードの摩耗が確認でき、これらは観察された印刷品質の問題と一致している場合があります。
高容量印刷環境では、ドラムユニットをどのくらいの頻度で交換すべきですか
ドラムユニットの交換頻度は、月間印刷量、画像コンテンツの複雑さ、環境条件、およびメンテナンスの質によって異なります。ほとんどのメーカーは、標準運用条件下でのページ出力枚数としてドラム寿命を規定しており、通常は50,000から300,000枚の範囲です。高容量環境では6〜18か月ごとの交換が必要になる場合があり、印刷品質の指標を監視することで、特定の使用条件に応じた最適な交換時期を判断できます。
環境要因はドラムユニットに永久的な損傷を与える可能性がありますか
極端な温度、高湿度、直射日光の照射、化学物質による汚染などの環境要因により、ドラムユニットの感光体表面や機械部品に永久的な損傷が生じる可能性があります。温度変化は熱応力を発生させ、これによりコーティングが割れたり剥離が発生したりする場合があります。また、化学物質への暴露は電気的特性を永久的に変化させることがあります。適切な環境管理および保管条件を維持することで、ほとんどの環境要因による損傷を防ぐことができます。
ドラムユニットの使用寿命を延ばすためのメンテナンス手順は何ですか
ドラムユニットの寿命を延ばすには、外部表面の定期的な清掃、適切な環境管理、装着および取り外し時の丁寧な取り扱い、定期的なキャリブレーションが有効です。装置から取り外した際には直射光を避け、承認された清掃材のみを使用し、製造元のメンテナンススケジュールに従うことも長持ちさせる要点です。印刷品質の傾向をモニタリングすることで、問題が恒久的な損傷になる前に対応可能な予防保全が可能になります。
